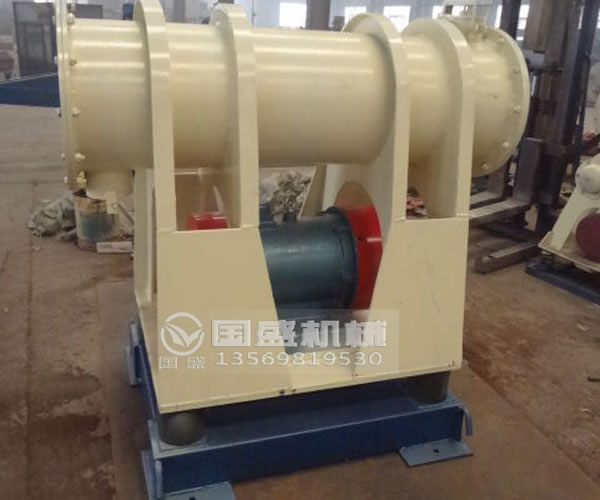

振動磨機

單筒振動磨機屬于振動磨機的一種，該設備是以球或棒為介質的超微粉碎設備。介質在磨機內振動可使小于2mm的物料粉碎至數微米，該設備是以單筒的形式來振動物料的，它在磨制細粉和超細粉物料時，具有高效、節能、節省空間、產品粒度均勻等優點，所以說該設備在超微粉碎領域內占有重要優勢，并得到了廣泛的應用。

產品特點

1.單筒振動磨機是一款超微粉碎設備振動效率比其它粉磨設備提高2-5倍，而功率消耗卻降低20％-30％

2.該設備在振動時比傳統的回轉式磨機具有明顯的優越性

3.振動強度大所產生的噪音低，對周圍環境不會產生影響

4.被廣泛應用在選礦、建筑材料、研磨材料、粉未冶金、電力等行業，是新型節能型粉磨設備

5.整機的結構緊湊，在安裝和維修工序上非常的方便。

工作原理

單筒振動磨機有一個圓柱形筒，體內裝有粉磨介質及物料，而筒體支承在彈簧上。在筒體中心管內裝有滾動軸承，軸承內安裝著激振器。激振器由偏心軸及安裝在其上的偏心重物組成。當激振器由電動機與經彈性聯軸器帶動旋轉時，由于慣性離心力的作用，使得支承在彈簧上的筒體發生振動，磨內的介質也跟著振動。當振動頻率較大時，引起介質自轉，拋動及互相沖擊。夾在介質中間的物料受到沖擊和磨剝作用而粉碎。

技術參數

	電機型號	功率（KW)	筒體容積（L）	產量（kg/h）	入料粒度（mm）	出料粒度（mm）	振頻（r/min)	工作振幅（mm)
GSZM5	HB5-6	0.4	5	1-5	0-25	0.1-0.010	960	0-10
GSZM10	HB10-6	0.75	10	5-10			980
GSZM20	HB16-6	1.1	20	20-50
GSZM50	HB20-6	1.5	50	50-100
GSZM100	HB30-6	2.2	100	50-150
GSZM200	HB50-6	3.7	200	50-200
GSZM400	HB100-6	7.5	400	50-300
GSZM500	HB100-6	8.5	500	50-400
GSZM600	HB140-6	9.5	600	50-600
GSZM800	HB160-6	12	800	50-1000
GSZM1000	HB180-6	14	1000	100-1500
GSZM1200	HB240-6	18.5	1200	100-1800
GSZM1500	HB250-6	21	1500	100-2000
GSZM2000	HB300-6	25	2000	100-3000

振動磨機結構

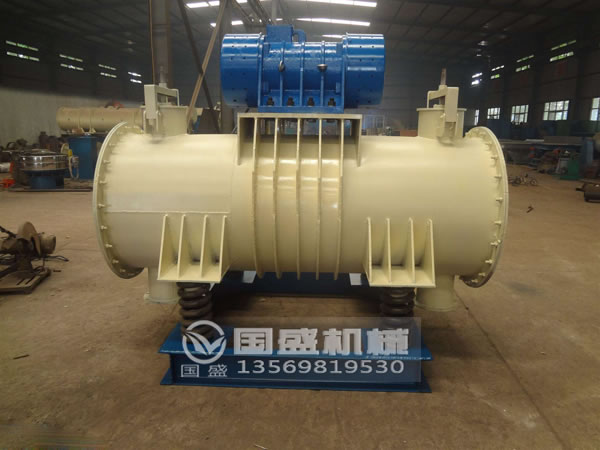

單筒振動磨機主要由振動電機、機體、底架、磨筒、襯筒、磨破介質和彈性支撐等幾部分組成。

1.振動電機：為磨機振磨提供能量；振動電機有兩組偏心塊，兩側偏心塊同向轉動，使所需激振力刻度線對準軸端的基準線；

2.磨筒殼體：是磨機振磨的工作體，用以盛裝磨破介質和研磨物。磨筒殼體由1個磨筒組成，磨筒內裝有耐磨襯筒，當襯筒研磨損壞后，可取出更換；

3.底架：通過彈性支撐把機體托起，并保持驅動電機與振動主體撓性聯接距離不變；

4.襯筒：緊貼于磨筒內壁，用以保護磨筒，在磨筒內振磨物料時，同時對磨筒內壁也有較大磨損，在磨筒內裝置易于更換的襯筒，可提高整機的使用壽命；

5.磨破介質：是磨機的研磨主體，用以對物料的沖擊研磨；

6..彈性支撐：裝在四個支點上，每個支點有兩個彈簧，主要作用是使磨機機體處于彈性狀態，并基本隔絕機體振動時對底座的振動沖擊，從而減少磨機傳遞到地基上的動負荷。為了使磨機處于良好的工作狀態，可在彈簧支座的下面加調整墊片，此墊片是用來解決磨體（筒）水平度的安裝問題。每組彈簧在安裝過程中保證彈簧上、下接觸面的同軸度，其允差不超過2mm；
